Трубный хомут FRSM для тяжелых трубопроводов с метрической резьбой

Массивный трубный хомут со звукоизолирующей вставкой для средних и высоких нагрузок

Трубный хомут fischer для тяжелых условий эксплуатации FRSM (метрический) представляет собой двухвинтовой хомут из оцинкованной стали DD11 с комбинированной резьбой M8/M10 или M12/M16. Двухвинтовое исполнение позволяет оптимизировать регулировку хомута под внешний диаметр трубы. Вместе с комбинированной соединительной резьбой это повышает его универсальность использования. Хомут позволяет надежно крепить трубопроводы наружным диаметром от 19 до 508 мм в помещении с помощью резьбовой шпильки или соединительного болта. Со звукоизоляционной вставкой не содержащей хлоридов и силиконов хомут соответствует требованиям DIN 4109. Хомут FRSM (метрический) подходит для применения в диапазоне температур от -50°C до +110°C.

Описание

Функционирование

  • Высокие допускаемые нагрузки обеспечивают надежность применения хомутов FRSM.

  • Комбинированная соединительная гайка с резьбой М10/М12; М12/М16 или М16 позволяет унифицировать
    монтаж.

  • Хомуты начиная с диаметра 124 мм можно устанавливать на две резьбовые шпильки, например для монтажа чугунных труб.

  • Наличие двух винтов позволяет легко регулировать хомут под внешний диаметр трубы.

  • Конструкция винтов обеспечивает простой монтаж.

Свойства
  • Материал:сталь DD11 (материал № 1.0332) по DIN EN 10111.
  • Покрытие:цинкование, 5 - 9 мкм.
  • Соединительная гайка: M10 / M12 размер под ключ SW 17, M12 / M16 размер под ключ SW 22, M16 размер под ключ SW 25
  • Винт замка:винт с плоской головкой с комбинированным шлицем до диаметра 4”, болт с шестигранной головкой для хомутов свыше 4”
  • Материал звукоизоляционной вставки:EPDM; не содержит хлоридов и силиконов
  • Температура эксплуатации:от -50 °C до +110 °C.
  • Твердость:45 ± 5° по Шору тип А
  • Огнестойкость:DIN 4102: Класс B3

Типоразмеры


25 товарных групп найдено

25 товарных групп найдено

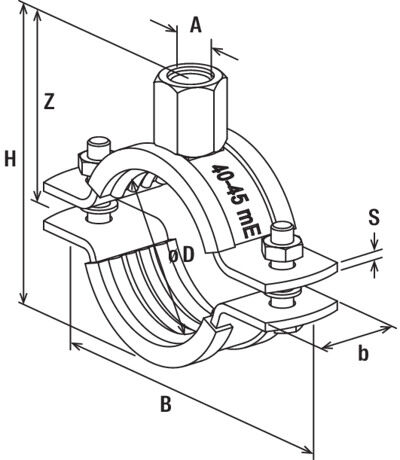

Вариант
Диапазон фиксации

D

Максимальная допустимая статическая нагрузка (центральное нагружение)

Nempf.

Резьба

A

Размер
Номер артикула 093700

47 - 52

2,50

M10 / M12

1 1/2"

Номер артикула 093709

124 - 129

3,00

M10 / M12

Номер артикула 093710

131 - 137

3,00

M10 / M12

Номер артикула 093701

53 - 58

2,50

M10 / M12

Номер артикула 093711

138 - 145

3,00

M10 / M12

5"

Номер артикула 093712

156 - 162

3,00

M10 / M12

Номер артикула 093703

73 - 78

3,00

M10 / M12

2 1/2"

Номер артикула 093713

165 - 171

3,00

M10 / M12

6"

Номер артикула 504593

79 - 85

3,00

M10 / M12

Номер артикула 093704

88 - 93

3,00

M10 / M12

3"

Номер артикула 093714

188 - 194

3,00

M10 / M12

7"

Номер артикула 093705

100 - 106

3,00

M10 / M12

Номер артикула 093715

196 - 203

3,00

M10 / M12

Номер артикула 093707

108 - 116

3,00

M10 / M12

4"

Номер артикула 505453

205 - 214

5,00

M12 / M16

Номер артикула 505454

219 - 225

5,00

M12 / M16

8"

Номер артикула 505455

244 - 250

5,00

M12 / M16

Номер артикула 505456

267 - 273

5,00

M12 / M16

10"

Показать больше
Показано 18 из 25 товарных групп
0

Области применения и допуски

Приложения
  • Монтаж средне- и тяжелонагруженных трубопроводов с использованием резьбовых шпилек (Т-образных болтов)

Порядок монтажа
