Фасадный дюбель fischer SXR 10 x 120 FUS с гальванически оцинкованным шурупом с шестигранной головкой с прессшайбой

Экономичный с малой распорной зоной

Номер артикула 46332
Технические характеристики
  • Малая глубина анкеровки экономит время и стоимость.
  • Оценка ETA в бетоне и в кирпичной кладке.
  • Дюбель распирается в сплошных строительных материалах.
  • В щелевых пустотелых строительных материалах дюбель закрепляется в свободной полости.
  • С предварительно смонтированным надежным шурупом с шестигранной головкой и прессшайбой.

Описание

Фасадный дюбель fischer SXR-FUS представляет собой дюбель из высококачественного нейлона, а также предварительно смонтированный шуруп с шестигранной головкой и прессшайбой. В связи с особой геометрией дюбель SXR может использоваться в полнотелых и пустотелых строительных материалах. Благодаря небольшой глубине анкеровки - всего 50 мм, данный дюбель может быть особенно экономичным при различных креплениях не несущих нагрузок систем. Фасадный дюбель SXR-FUS A4 с шурупом с шестигранной головкой и прессшайбой.особенно рекомендуется для крепления металлических конструкций.
Функционирование
  • Особый принцип действия позволяет использовать дюбель в полнотелых и пустотелых строительных материалах с глубиной анкеровки всего лишь 50 мм, обеспечивая этим экономичность крепления.
  • Оценка ETA охватывает широкую область использования в ряде полнотелых и пустотелых строительных материалах и гарантирует надежность крепления.
  • Специально разработанная комбинация дюбелей и шурупов обеспечивает широкие области применения. Дюбель обладает визуальной фиксацией, что делает установку более удобной.

Области применения и допуски

Приложения
  • Фасад, потолок и крыша подструктуры из дерева и металла
  • окно
  • Ворота и двери
  • Шкафы
  • Кухонные навесные шкафы
  • Деревянный брус
  • Балки
  • Кронштейны для крепления мониторов
  • Облицовка стен
  • Металлические кронштейны
  • Металлические опоры
  • Кабельные каналы
  • Кабельные лотки
Строительные материалы
Одобрено для:
  • Бетон ≥ C12/15
  • Кирпич с вертикальными пустотами
  • Пустотелые блоки из легкого бетона
  • Пустотелый силикатный кирпич
  • Полнотелый силикатный кирпич
  • ячеистый бетон
  • Полнотелый блок из легкого и нормального бетона
  • Полнотелый кирпич
  • Теплоизоляционные блоки
Также подходит для:
  • Натуральный камень с плотной структурой
  • Полнотелые панели из гипса
* Подробная информация о строительных материалах указана в технической документации.

Допуски

  • ETA-07/0121
  • DoP No. 0329
Подробная информация указана в сопроводительной документации

Порядок монтажа

Порядок монтажа
  • Крепеж SXR пригоден для сквозного монтажа.
  • SXR крепится в полнотелых строительных материалах трением за счет распора.
  • В пустотелых строительных материалах назрузка на дюбель воспринимается за счет внутреннего упора в перемычки блоков.
  • При монтаже в щелевом и пустотелом кирпиче следует использовать только вращательное сверление (сверление с ударом недопустимо).
  • Рекомендуется для крепления металлических конструкций.
  • Для крепления металлических конструкций рекомендуется использовать дюбели и шурупы с потайной головкой.
Mounting Strip 1 Picture
Mounting Strip 1 Picture
Mounting Strip 1 Picture
Mounting Strip 1 Picture
Mounting Strip 1 Picture

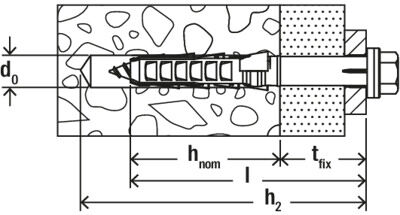

Технические данные

Технические данные

Допуск ETA
Диаметр просверливаемого отверстия 10
Мин. глубина сверления при сквозном монтаже 130
Полезная длина при глубине анкеровки 50 мм 50
Длина анкера 120
Тип шлица TX40 / SW 13
Упаковка Коробка
Количество 50
GTIN (EAN-Code) 4006209463321
Обозначение   =  Допущен

Документы для скачивания

Дополнительная документация

Допуски

Название Тип Выпущен Действителен до:
ETA Certification Document (PDF, 10 MB) European Technical Assessment for fischer frame fixing SXR/SXRL - Plastic anchor for redundant non-structural systems in concrete and masonry ETA-07/0121 20.12.2022
DOP - Declaration of Performance (PDF, 6 MB) Declaration of Performance for fischer frame fixing SXR/SXRL (Plastic anchor for use in concrete and masonry) DoP No. 0329 17.01.2023
